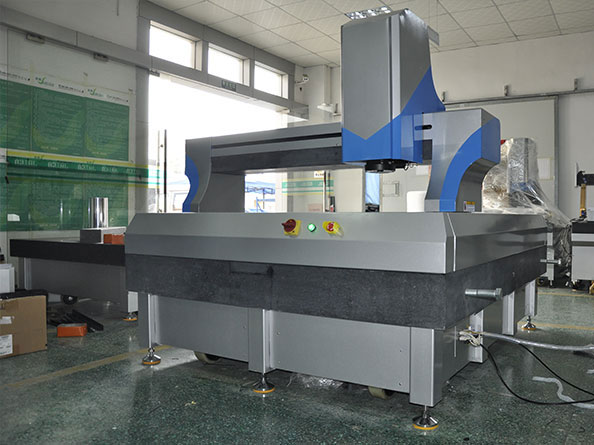

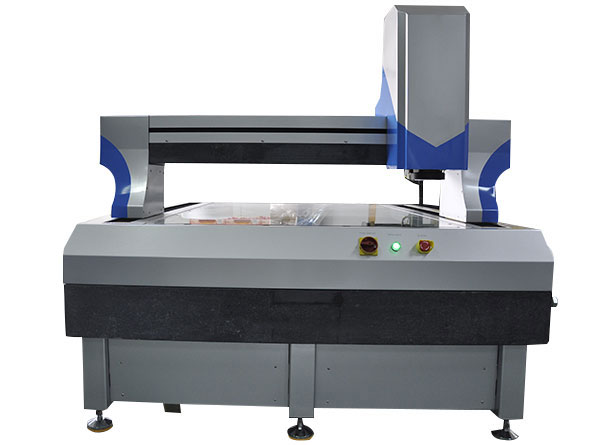

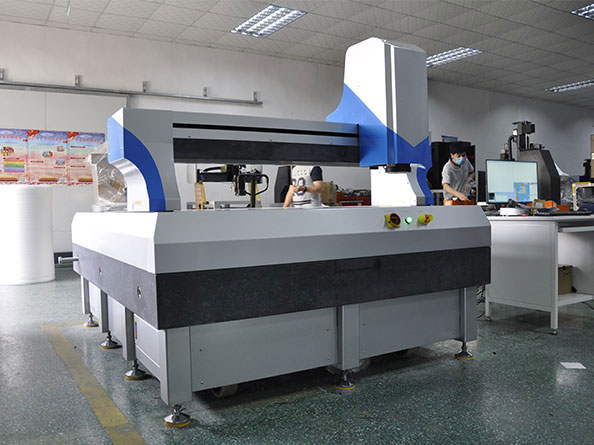

SEM-5040影像测量仪

产品描述：该仪器适用于以二坐标测量为目的的一切应用领域，在机械、电子、仪表、塑料等行业被广泛应用。本仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用。仪器备有RS-232接口，与计算机连接后，采用专门SemVision测量软件

服务热线:15818281072

一SEM-5040制造内容

项目

序号

设备名称

规格、型号

数量（台）

外形尺寸（长*宽*高）(mm)

影像测量仪

SEM-5040

960 * 750 *1100

二、结构性能概述

>>>该仪器是我公司最新研发的手动影像测量仪，它具有以下特点：

● 该仪器适用于以二坐标测量为目的的一切应用领域，在机械、电子、仪表、塑料等行业被广泛应用。

● 本仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用。

● 仪器备有RS-232接口，与计算机连接后，采用专门SemVision测量软件软件可对测绘图形进行处理及输出.

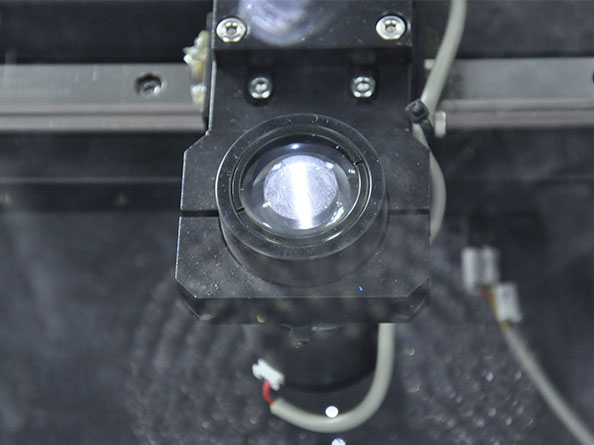

● 采用彩色CCD摄像机、变焦物镜作为测量瞄准系统；由二坐标工作台、光栅尺与数据处理器组成数字测量及数据处理系统。

● 用户可根据各自的需要选配打印机和不同的测量瞄准系统。

● 配高分辨率彩色摄像机，采用公司自主研发的表面冷光源，表面光由独立四十八组光源组成，每一组均为恒流源驱动，连续可调，保证高品质的测量画面。

X轴

500mm

Y轴

400mm

Z轴

200mm

● SEM-5040仪器有效测量行程：

三、SEM-5040技术参数

名称		参数

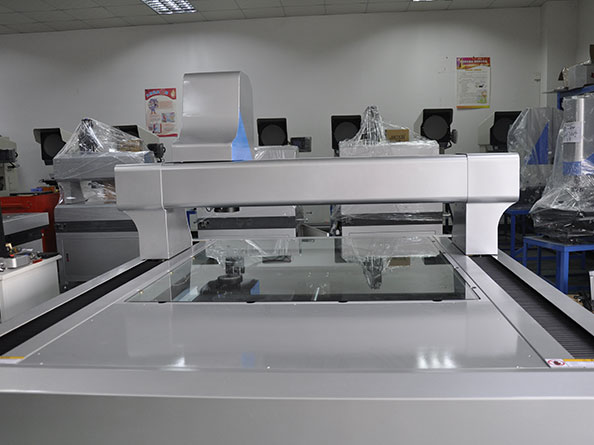

工作台	金属台面尺寸(MM)	706 ×566
	玻璃台面尺寸:(MM)	550 ×450
	X坐标行程:(MM)	500
	Y坐标行程：(MM)	400
	仪器外形尺寸(长)Х(宽)Х(高) MM：	960 Х 750 Х1100
	仪器重量（KG）：	400
Z坐标升降行程:(MM)：200(调焦) 工作距离（MM）：108 X、Y、Z数显分辨率：0.0005MM X、Y坐标示值误差：≤（3+L/200）UM
影像系统	摄影机：高分辨率彩色CCD 变焦物镜倍率：0.7～4.5X 视频总倍率：30X～230X 物方视场：7～1.1MM
照明	表面光源与透射光源均用LED，亮度可调
电源	180V（AC）～260V（AC） 50HZ
测量软件	SemVision测量软件，可测线、角、圆、圆心距、角度、高度、平面距、空间距、平整度、球等。
