一、SEM-3020制造内容
项目 序号 | 设备名称 | 规格、型号 | 数量(台) | 外形尺寸(长*宽*高)(mm) |

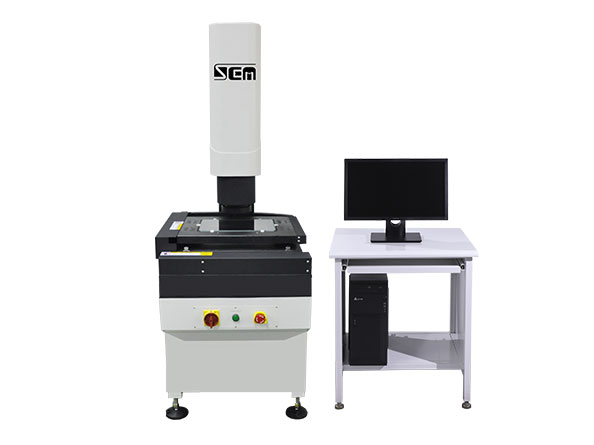

1 | 影像测量仪 | SEM-3020 | 1 | 780 * 600 *1060 |
>>>SEM-3020特点:
该仪器适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑料等行业被广泛应用。
本仪器具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用;备有RS-232接口,与计算机连接后,采用专门SemVision测量软件软件可对测绘图形进行处理及输出;采用彩色CCD摄像机、变焦物镜作为测量瞄准系统;由二坐标工作台、光栅尺与数据处理器组成数字测量及数据处理系统。用户可根据各自的需要选配打印机和不同的测量瞄准系统。
一、SEM-3020技术参数
名 称 | 参 数 | |
工 作 台 | 金属台面尺寸(mm) | 506×356 |
玻璃台面尺寸:(mm) | 350 ×280 | |
X坐标行程:(mm) | 300 | |
Y坐标行程:(mm) | 200 | |
仪器外形尺寸(长)Х(宽)Х(高) mm: | 780 Х 600 Х1060 | |
仪器重量(kg): | 200 | |
Z坐标升降行程:(mm):200(包括调焦) 工作距离(mm):92 X、Y、Z数显分辨率:0.0005 um X、Y坐标示值误差:≤(2+L/200)um | ||
影 像 系 统 | 摄影机:130万像素网络摄像机 变焦物镜倍率:0.7~4.5X 视频倍率:26X~151X。 物方视场:7~1.1mm | |
照 明 | 表面光源与透射光源均用LED,亮度可调 | |
电 源 | 180V(AC)~260V(AC) 50HZ | |
测量软件 | 标配自动测量软件,可自动寻边,去毛刺,可测点,线,圆,角度,圆心距,摆正等。 | |
